Xilinx Zynq‑7000

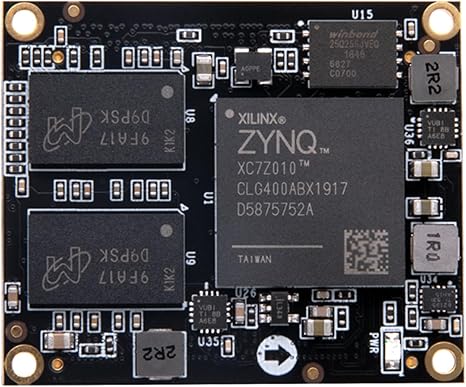

Zynq‑7010 — представитель семейства однокристальных систем (SoC) Xilinx Zynq‑7000, в которых два мира — процессорный и программируемой логики — сведены в одном кристалле. Ниже по сути:
1. Что такое Xilinx Zynq‑7000
| Компонент | Суть |
|---|---|
| PS (Processing System) | Два 32‑битных ARM Cortex‑A9 MPCore (до 866 МГц), контроллеры DDR3/LPDDR2, периферия (Ethernet, USB 2.0 OTG, SDIO, SPI, I²C, CAN, UART, GPIO, таймеры). |
| PL (Programmable Logic) | Программируемая логика Artix‑7 (у младших) или Kintex‑7 (у старших): LUT, регистры, DSP‑блоки, блоки ОЗУ, тактовые менеджеры. |
| High‑performance AXI шины | Широкие интерфейсы с низкой задержкой между PS и PL, позволяющие «выливать» данные из ARM в FPGA и обратно без участия ОС. |
Итого: Zynq = ARM + FPGA + скоростная внутренняя связь.
2. Где находится 7010 в линейке
| Модель | Логических ячеек | DSP‑срезы | RAM (BRAM кбит) | Область применения |
|---|---|---|---|---|
| 7010 | 28 k | 80 | 2400 | Недорогие встраиваемые системы, видеозахват, простая обработка сигналов. |
| 7007S | 28 k (одно ядро) | 66 | 2400 | Самый бюджетный, одноядерный Cortex‑A9. |
| 7015 | 43 k | 120 | 2700 | Умеренный DSP‑запас, машинное зрение начального уровня. |
| 7020 | 53 k | 160 | 2800 | «Рабочая лошадка»: PL побольше, память та же. |
| 7030 | 125 k | 280 | 5600 | Сложные радиосистемы, SDR, машинное обучение. |
| 7045 | 350 k | 900 | 19 000 | Продвинутые РЛС, рекордный параллелизм. |
| 7050 | 430 k | 900 | 19 700 | Топ Artix‑уровня, ёмкие видео‑ и AI‑задачи. |
| 7100 | 444 k | 2020 | 27 700 | Kintex‑базовый, самый мощный (PCIe Gen2 x8, GTX‑трансиверы до 12.5 Гбит/с). |
Ключевые различия — объём логики, число DSP и наличие S‑варианта (single‑core). По периферии PS все одинаковы.
3. Почему это удобно
- Меньше компонентов на плате: не нужно отдельное FPGA и отдельный MPU.
- Крайне быстрая связь (AXI HP/ACP): сотни МБ/с между Linux‑приложением и «железной» обработкой в PL.
- Гибкость жизненного цикла: алгоритм можно ускорить «железом», не меняя остальную часть системы.
- Energy‑per‑task ниже, чем у чисто процессорных реализаций.
4. Типичные сценарии использования 7010
- Промышленный Ethernet‑шлюз: ARM крутит Linux и TCP/IP‑стек, PL реализует детерминированный TSN‑мастер.
- Камера наблюдения 1080p: ARM отвечает за H.264 энкодер, PL — за real‑time ISP/обнаружение движения.
- Цифровой осциллограф/анализатор протоколов: PL быстро захватывает сигналы, ARM отрисовывает интерфейс.
- Агрегатор датчиков в робототехнике: PL обрабатывает PWM/квадратуру, ARM запускает ROS‑ноду.
5. Экосистема и разработка
- Vivado Design Suite: аппаратная часть (PL), IP‑ядра, Block Design с Zynq Processing System IP.
- Vitis (бывший SDK): bare‑metal или Linux‑C, поддержка PetaLinux BSP.
- PetaLinux: готовая среда Yocto‑совместимая, создаёт образ для PS.
- PL‑акселерация из C/C++/HLS через Vitis HLS или Vitis Accelerated Libraries.
6. Плюсы и минусы Zynq‑7010
Плюсы
- Дешевле и энергоэффективнее старших моделей.
- Достаточно логики для 95 % «индустриальных» задач.
- Пакеты CLG225/CSG324 — простые в разводке, есть отладочные платы (PYNQ‑Z1, Digilent Arty Z7‑10 и др.).
Минусы
- Нет высокоскоростных GTX‑трансиверов → максимум LVDS/SDR до ≈1 Гбит/с.
- Только 2400 кбит BRAM → большие буферы нужно хранить в DDR.
- Трудоёмкая цепочка Vivado (лицензия, ресурсы ПК).
7. Как выбрать подходящую модель Xilinx Zynq‑7000
| Если нужно | Выберите |
|---|---|
| Самый низкий BOM и одно ARM‑ядро | 7007S |
| Небольшая PL с двухъядерным ARM | 7010 |
| +30 % логики и DSP | 7015 |
| Популярный баланс «цена/возможности» | 7020 |
| >100 k логических ячеек, видео 4K | 7030 |
| Массивный параллелизм, PCIe x8 | 7045/7050/7100 |
Итого: Zynq‑7010 — это интегрированная ARM + FPGA платформа среднего уровня, идеально подходящая для экономичных встраиваемых систем, требующих аппаратного ускорения. Если задачам нужны более тяжёлые DSP‑ресурсы или высокоскоростные сердечники, смотрят на 7020/7030 и выше; если счёт идёт на доллары и ватт‑часы — 7010 остаётся «sweet spot».
